Fonctionnement

Le système se compose des 5 modules principaux :

• 1 module de commande ALM,
• 1 module d’antenne ANM,
• 1 moniteur de champ ETM,
• 1 dispositif de test externe,

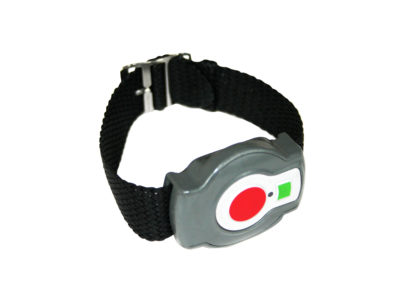

• 1 récepteur : les modules personnels de sécurité PSM

Chaque environnement de travail a ses propres impératifs en matière de sécurité des collaborateurs. Pour les presses à balles, les broyeurs ou encore les convoyeurs, le système permet de sécuriser les zones de danger. Par exemple, lorsqu’une personne chute sur un convoyeur (suite à un malaise), celle-ci peut se retrouver dans n’importe quelle position, autrement dit, le transpondeur doit être en mesure d’être détecté dans le champ de protection de l’antenne en trois dimensions.

Le module de commande ALM est le centre névralgique de l’installation. Il définit le champ de protection qui définit l’ensemble du périmètre dangereux via l’antenne. Pour que l’on puisse parler de dispositif de sécurité, le champ de protection doit être assuré en permanence et ne pas être interrompu par un quelconque dysfonctionnement (par exemple la rupture d’un câble).
Le moniteur de champ ETM mesure à cet effet en continu le champ de protection.
Si l’ETM perd le contact avec le champ de protection, il le signale au module de commande ALM qui mettra la machine hors circuit via la sortie de commande de manière à éviter tout danger.
La même chose se produit lorsqu’un transpondeur pénètre dans le champ de protection.

Outre l’attention portée aux processus dangereux dans le cadre du travail quotidien, les obligations en matière de sécurité pour les entreprises ont récemment été renforcées par la nouvelle norme européenne DIN EN 16252
